JOSEF约瑟HJTHW-A003J监视继电器

HJTHW-A003J监视继电器
系列型号：
HJTHW-901J跳闸/合闸 位置监视继电器；
HJTHW-E002J跳闸/合闸 位置监视继电器；
HJTHW-E202J跳闸/合闸 位置监视继电器；
HJTHW-A004J跳闸/合闸 位置监视继电器；
HJTHW-A003J跳闸/合闸 位置监视继电器；

1．用途
  HJTHW-A003J用于直流或交流操作的各种自动控制或保护线路中，可以直接监视跳闸、合闸回路。
2．安装结构

   有导轨安装E，导轨安装9壳体两种结构，具体尺寸参考外型尺寸图。
3.  技术参数
(1).额定值： 220VDC、110VDC、220VAC、110VAC。
(2).动作值：直流电压不大于70％额定值，交流电压不大于80％额定值。
(3).返回值：不小于10％额定值。
(4).动作时间：施加额定电压，动作时间小于35ms。
(5).返回时间：跳闸、合闸回路均小于35ms。
(6).功       耗：整体功耗小于5W。
(7).触点容量：可长期接通5A，在250VDC τ=5ms条件，大可断开50W直流有感负载；
   在250VAC  COSΦ=0.4大可断开250VA交流负载。
(8).绝缘电阻：外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于
300MΩ。
(9).介质强度：外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历时1分钟
不击穿，无闪络。
4.  使用条件
(1).环境温度：-15℃～55℃；
(2).无导电气体，无腐蚀性气体，无较强振动；
(3).工作电压：不大于120％额定电压；
(4).工作位置：任意；
(5).周围磁场强度：小于0.5mT；
(6).不得有雨水和雪，有防雾、防尘、防风沙设施。

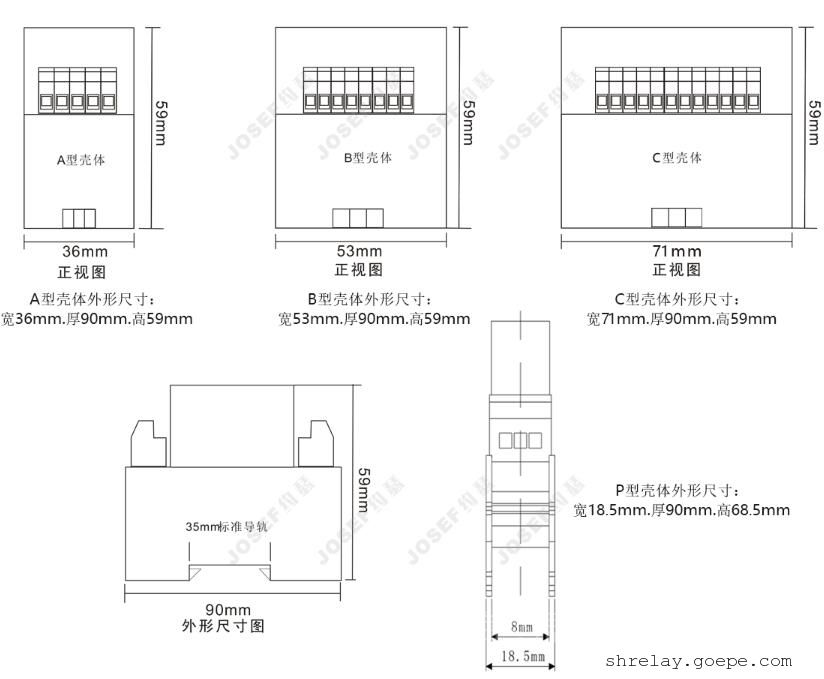

5.HJTHW-A003J跳闸/合闸 位置监视继电器接线图及外形尺寸

    静态中间继电器是用于各种保护和自动控制线路中仪器。此类继电器由电子元器件和精密小型继电器等构成, 是电力系列中间继电器更新换代产品。静态继电器没有触点,没有电磁线圈，又名固态继电器。
