JOSEF约瑟漏电继电器RPA-2

系列型号：

RPA漏电保护继电器

RPA-2漏电保护继电器

一、用途
RPA型漏电继电器（以下简称继电器）适用于交流电压为380.660V.至1140V系统中源率为50HZ电流为15~4000A线路中做有无中性点漏电保护.

二、技术指标

三、典型参考图

四、继电器外形尺寸开孔图

五、零序电流互感器尺寸图

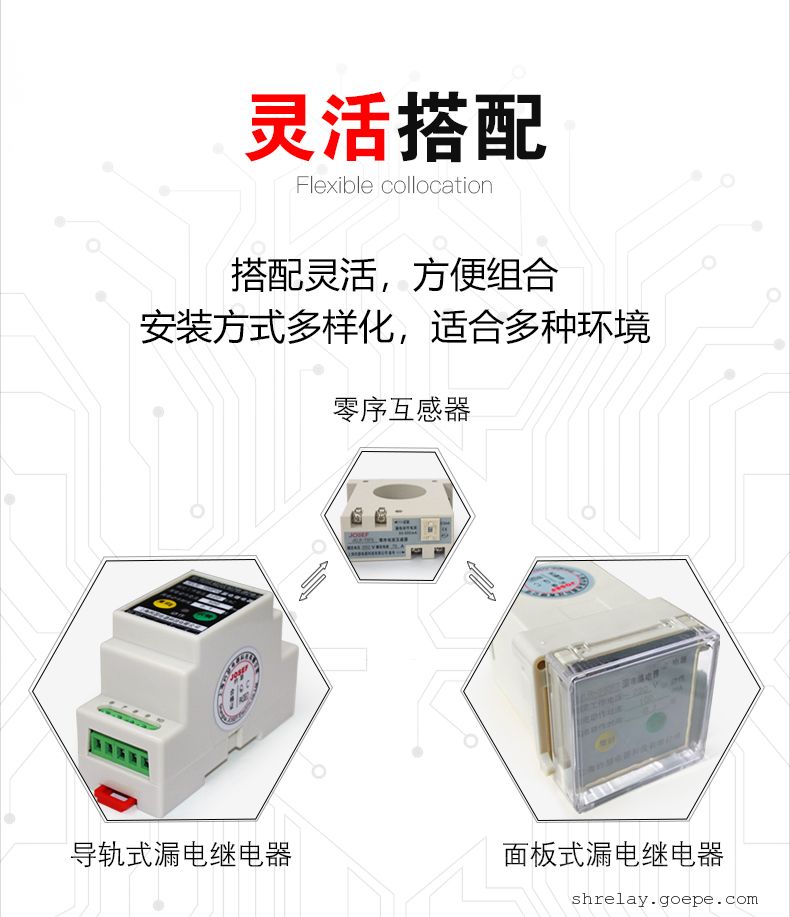

RPA漏电继电器（以下简称继电器）适用于交流电压至1140V，频率为50Hz，该继电器与分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等组成漏电保护装置，作漏电和触电保护之用，可配备蜂鸣器、信号等各种声光器件结合组成漏电报警装置.

其工作原理如下：穿入主线路的零序互感器，在主线路没有漏电的情况下，矢量和等于零或极微，当主线路上有漏电或人触电时，零序互感器就感应到一个不平衡的电流矢量和信号，零序电流互感器的电路发生对地漏电时iA+iB+iC≠0。送入主机进行放大后，检测漏电流是否超过整定值，并把结果送入执行机构来执行。此时零序电流互感器会产生一个感应信号，此信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通触使继电器动作，利用继电器常开、闭点控制主线路断路器或接触器断开，切除故障线路达到保护的目的。

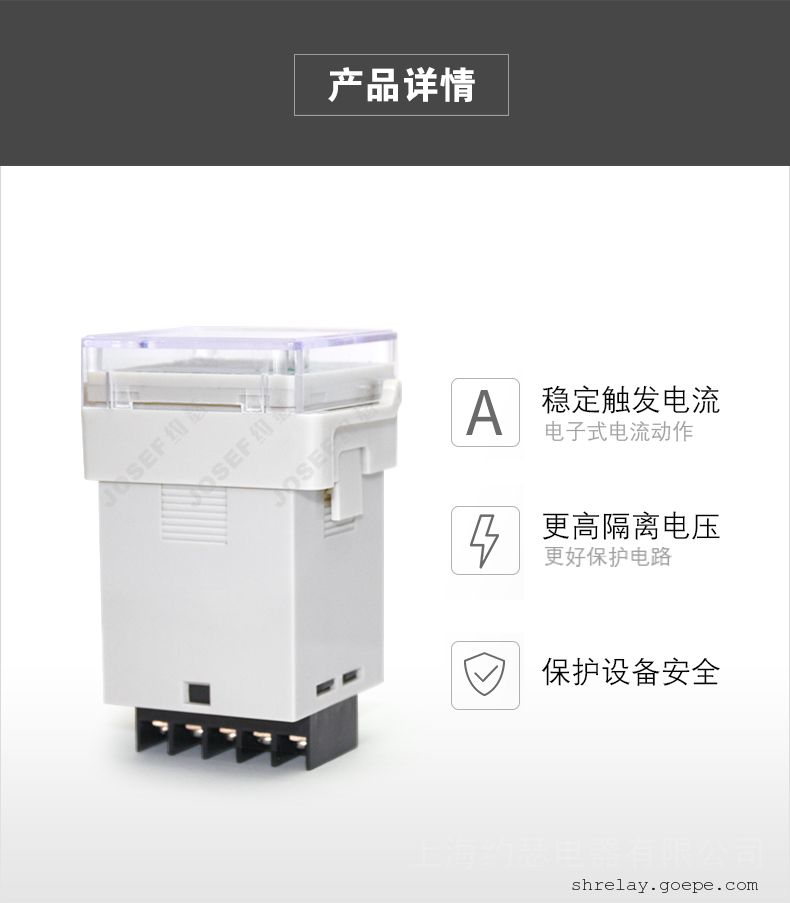

RPA型漏电继电器
